VMC1370加工中心機床用途本機床可用于航天航空，汽車零件，機械加工及模具制造領域，能適應從粗加工到精加工的加工要求，可完成銑、鉆、攻、鏜等多種工序。主要結構及特點機身

產品展示

立式加工中心

產品介紹

　　

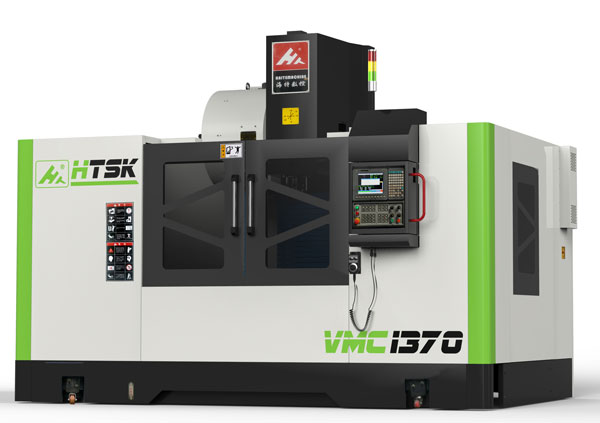

VMC1370數控加工中心配置：
FANUC操作系統 （高速高精、四軸聯動）
1.臺灣主軸（皮帶式傳動）
2.臺灣絲桿（C3級）
3.硬軌：Y向4軌，滑動面貼塑（硬度55°以上）
4.線規：重載型滾柱線規（可重切削）
5.德國FAG/日本NSK軸承（P4級）
6.臺灣圓盤刀庫（容量24T）
7.電器箱冷熱交換器
8.自動潤滑系統
9.冷卻水泵
11.XYZ三軸護罩
12.工件冷卻兩水一氣
13.三色警示燈
14.地基螺絲及墊塊
15.操作機維護使用手冊
16.RS232、CF卡與USB接口
17. 立體封閉式防護
選配系統部件
臺灣新代、日本三菱系統，日本FAUNC系統 西門子圓盤刀庫（機械手臂）臺灣第四軸級第五軸
可根據客戶要求專業設計開發，產品的配置不同價格也不同，請買前咨詢好確定是要硬軌還是線軌，對系統的要求，對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等！

VMC1370數控加工中心技術參數：

VMC1370	規 格
X、Y、Z坐標行程	1300mm700mm700mm
工作臺規格（長×寬）	1400×700mm
工作臺載重	1000kg
主軸中心線到立柱正面導軌距離	775mm
主軸端面至工作臺上平面距離	120～720mm
X、Y、Z切削進給量	1～6000 mm/min
X、Y快速進給速度	24m/min
Z快速進給速度	22m/min
主軸轉速范圍	50～8000r/min
主軸錐孔	BT40/BT50
主軸電機	15KW
工作臺T型槽（槽數×槽寬×槽距）	5/18/140mm
重復定位精度300mm	±0.003mm
定位精度300mm	±0.005mm
數控系統	臺灣新代、日本發那科、三菱、西門子
使用源氣壓力	0.6-0.8MPa
機床輪廓尺寸（L×W×H）	3550x2450x2700mmmm
機床重量	9800kg

VMC1370數控加工中心結構設計：

　　1. 床身

　　VMC1370數控加工中心采用高級樹脂砂鑄造及箱型結構設計制造而成，經時效處理消除內應力，材質堅韌，加上箱型結構設計，高剛性機體結構，使加工中心具有足夠之剛性及強度整機展現耐切削能力及精度高之特性。

　　2. 傳動軸

　　X/Y/Z軸均采用線性線軌滑軌設計。立柱、鞍部、頭部及底座，由高級樹脂砂鑄造及箱型結構設計制造而成，經計算機分析加強肋的配置，提高剛性及穩定性。

　　3. 絲桿

　　三軸均采用高精度雙螺帽預壓之精密滾珠螺桿，配合兩端支撐座的鎖拉設計，能消除傳動背隙并預先補償溫升造成之誤差，確保定位精度。

　　4. 主軸馬達

　　采用高轉速馬達，使加工中心在高速、低速及輕、重切削都有非常好的表現（功率達15/18.5KW）。

　　5. 主軸頭

　　VMC1370數控加工中心采用高精度、高剛性之主軸頭，它能承受徑向與軸向負荷的重切削及長時間重切削加工，并能維時加工高度精度。

　　6. 刀庫(選配)

　　采用斗笠式/圓盤式刀庫，提供快速、平穩、可靠的刀具交換動作，由PLC軟件控制，快速的速成換刀動作，減少非切削時間。

　　7. 電氣箱

　　電氣箱裝有熱交換器，確保系統穩定，外部配線部分有保護蛇管，能耐熱、耐油水。
