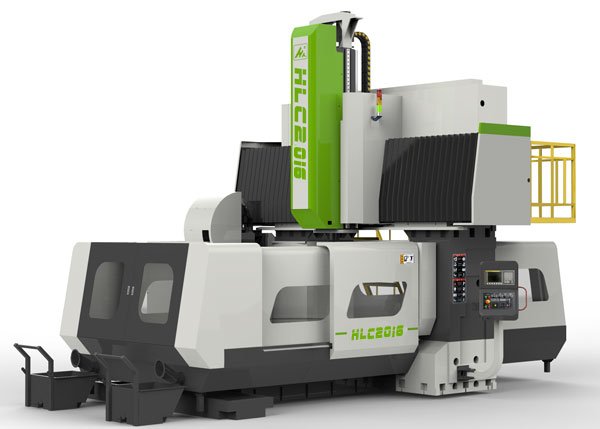

XK2016數控龍門銑床是指可以有效加工2000*1600的工件，適用于制造加工大中型機械零件的復雜模具。一次裝夾可以滿足粗加工、半精加工和精加工的要求，可以完成銑削、鉆孔、攻絲、鏜孔和扭轉等各種工序。機體采用三維變徑結構設計和有限元分析，保證了機體的穩定性和可靠性，防止了機體變形，從而延長了機床的使用壽命。

XK2016數控龍門銑床結構：

X/Y軸采用重型滾柱線性導軌，精度高
Z軸采用超寬型方型導軌，抗震能力強
Z軸采用液壓和氮?dú)怆p配重，確保上下高速移動時的穩定性
配備雙螺旋及鏈?zhǔn)脚判计?，自?dòng)清理廢渣
多種門寬可選擇可滿足多種加工需求

XK2016數控龍門銑床配置

臺灣新代系統 臺灣絲杠
日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等
選配系統部件
日本發那科系統三菱系統 西門子
可根據客戶要求專業設計開發數控設備及加工中心

XK2016數控龍門銑床參數:

XK2016	規 格
X、Y、Z坐標行程	2000 mm*1600mm*800mm
兩立柱之間寬度	1600 mm
主軸端面至工作臺上平面距離	150～950mm
X、Y、Z切削進給量	0～5000 mm/min
工作臺規格（長×寬）	2300 mm*1200mm
工作臺載重	5000kg
工作臺T型槽（槽數×槽寬×槽距）臺面淬火	7mm*22mm*170mm
X、Y快速進給速度	16m/min、16m/min
Z快速進給速度	10m/min
主軸轉速范圍	50-6000 r/min
主軸錐孔	BT50-150
圓盤式/鏈?zhǔn)降稁?kù)（數控銑不含刀庫）	BT50-24T/32T
*大刀具直徑	空刀Φ250 滿刀Φ125
*大刀具長度	400mm
*大刀具重量	16kg
刀庫形式	圓盤式/鏈?zhǔn)?/td>
主軸電機	15kW
X、Y、Z伺服電機	3.0/4.0kW
重復定位精度	500mm/+ 0.005mm
定位精度	500mm/+0.0075mm
數控系統	FANUC/西門子/三菱/新代
使用源氣壓力	0.8 MPa
電器容量	30kW
機床輪廓尺寸（L×W×H）	7200 mm*4200 mm*4600mm
機床重量	20000kg
