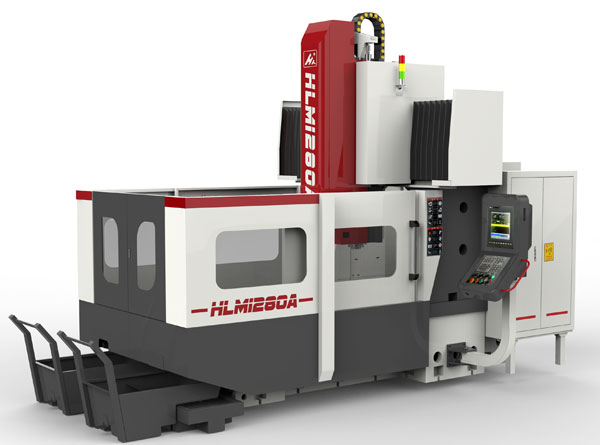

小型龍門加工中心是山東海特數控機床有限公司生產的完整全新設備，具有高剛性的結構設計、可靠的精度穩定性及保持性、完整的配套，部件設計采用模塊化，標準化程度高，具有良好的互換性，穩定的質量，機床設計先進、性能可靠、操作簡便、維修方便。同時該機床是我公司引進并消化吸收歐洲先進的設計與工藝技術，整機具有高剛性的框架結構設計，因此不僅具有強力切削的能力，同時又能滿足高精密零件的加工。

HLC1390小型龍門加工中心主要結構:

1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性*好。
橫梁采用梯形式設計，剛性強結構好適合強力切削 。
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。

HLC1390小型龍門加工中心配置

臺灣新代系統  臺灣絲杠
日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等
選配系統部件
日本發那科系統
可根據客戶要求專業設計開發數控設備及加工中心

HLC1390小型龍門加工中心技術參數:

1390	規   格
X坐標行程	1300mm
Y坐標行程	900mm
Z坐標行程	700mm
工作臺規格（長×寬）	1400*800mm
兩立柱之間*大寬度	1000mm
工作臺*大載重	1500 kg
主軸端面到工作臺距離	120mm-820mm
X/Y滾柱線軌	55mm
Z硬軌	淬火貼塑
X、Y、Z切削速度	0～5000 mm/min
X、Y、Z快速進給速度	15/15/10 m/min
主軸轉速范圍	50～8000 r/min
主軸錐孔	BT40/50
主軸伺服電機	11/15KW
工作臺T型槽（槽數×槽寬×槽距）	5×22×160mm
定位精度	500mm/+0.005mm
重復定位精度	500mm/+0.003mm
Z向配重	氮氣平衡系統
氣源壓力	0.5-0.8 MPa
機床輪廓尺寸  約 （L×W×H）	4000mm*2800mm*3200mm
機床重量(約)	11800 KG
